今回ご紹介するのは、ブロンコスト社(Bronkhorst High-Tech B.V.)のマスフロー(マスフローコントローラ&マスフローメータの総称)用表示設定モジュール”BRIGHT"シリーズです。

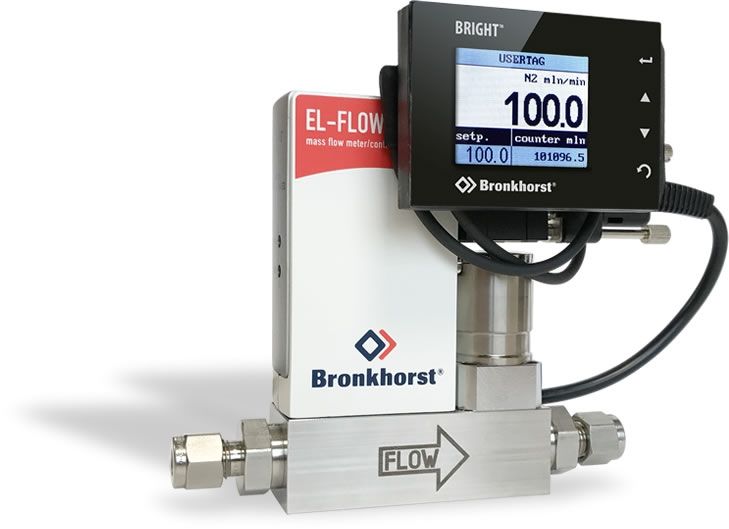

EL-FLOW Prestige にBRIGHTを装着した写真 ↓
bronkhorst9

<出典:ブロンコスト・ジャパン(株)>

「えー、これってマスフローに表示器が付いてるだけでは?」という第一声をよく聞くのですが、これが優れモノなのです。

BRIGHTは確かにマスフローの別付け流量表示&流量設定ユニットです。
ACアダプターに当たる”PiPS"とセット購入いただくことで、マスフローの瞬時/積算流量表示、瞬時/積算警報出力、流量設定(MFCのみ)が利用できるようになります。
つまり、マスフロー専用電源や表示器、設定器は不要になるのです。
マスフローという製品は、スタンドアロンで使えないイメージがあるのですが、このキットを使えば大丈夫です。

181108_01
<出典:ブロンコスト・ジャパン(株) 図作成:EZ-Japan>

表示設定機能付きマスフローは他にもありますが、BRIGHTの優れたところはマスフローのボディと一体型ではないので、その分、大きくて美麗なTFT画面で視認性が非常に良い事、そして直観的な操作を可能にする、わかりやすいキー配置もよいところに挙げられます。

ブロンコストのマスフローほとんどに対応できることも大きなメリットです。
EL-FLOWシリーズのようなIP40対応、IN-FLOW,CORI-FLOWのようなIP65対応、それぞれに合わせたコネクター仕様が準備されています。
bronkhorst6
<出典:ブロンコスト・ジャパン(株) 図作成:EZ-Japan>

そして何より大きな利点でありながら、お客様に認知されにくいBRIGHTの利点は、本体のマスフローとRS232通信で表示、操作の信号のやり取りをしている事です。
この事の恩恵は色々あります。
例えばアナログの表示器では面倒であったスケーリング変更作業です。
5000SCCM から 20.0SLMへのスケーリング変更は、表示器のフルスケール値や小数点位置を変える作業が必要でしたが、BRIGHTでは必要ありません。
マスフロー(もちろんブロンコスト製品に限ります)+BRIGHT+PiPS を接続して、100VACから給電すれば、通信が確保され立ち上がった時点で接続したマスフローの仕様を読み込んでBRIGHTは表示スケーリング作業をオートでやってくれるのです。

この説明をある先生の研究室でしたところ、「Decoさん!これは便利だね!!」と先生はすぐBRIGHTの利点に気が付かれました。
研究用途でマスフロをお使いの場合、研究室のすべてのマスフローが常時設置されて稼働している事は少なく、実験で必要な仕様(ガス、流量、圧力)に応じてマスフローを保管庫から出してこられて、それを表示器、設定器等のアクセサリーを接続されて使用されます。
そのマスフローの仕様に合った電源、流量表示器、設定器、ケーブルを用意しなくてはならず、もし何らかの理由で表示器が欠品していた場合は、基準電圧信号、例えば5VDCを入力してスケーリングをマスフローが30SLMならば、30.0という風に合わせこまなくていけませんでした。
こういった複数のアクセサリーの管理は煩雑になりがちです。

でも、BRIGHTは、IP40/IP65仕様でのコネクターの差こそありますが、そこさえ合っていれば極論すれば1台のBRIGHTを複数の違った仕様のマスフローに接続して、すぐ使い始めることができるのです!
これは定置型でないマスフローの使い方が多い研究室などや、工場でもラインに設置されたマスフローの点検校正に基準マスフローをお使いになるような用途では本当に便利な機能と言えます。
しかも、ブロンコストのマスフローをデジタル通信でPCと接続してできる機能のほとんどをBRIGHTで代行することができるのです。

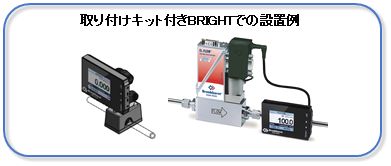

BRIGHTシリーズの中でもB2とB4はオプション取付キットが充実しているので、下図のようにマスフローから離して配管に取り付けることも可能です。
181108_02
<出典:ブロンコスト・ジャパン(株) 図作成:EZ-Japan>

マスフロー自体が視認できない設置場所の場合に有効ですね。(延長ケーブルはRS232通信の関係で1m程ですが。)

マスフローの制御はPLC等で遠隔で行うのだが、現場で流量や警報の確認をしたいという用途でもお役に立ちます。
特にIP65対応のマスフロー(IN-FLOWやmini CORI-FLOW)とBRIGHT B3&B4の組み合わせなら、ある程度の粉塵防水性能を必要とされる現場でも使用可能です。

どうですか?
なかなかの優れもののBRIGHTシリーズ、お問い合わせはEZ-Japanまで!
