分流構造

真・MFC千夜一夜物語 第248話 バイパスはトラブルの元なの? その7

 もう一つのMFC千夜一夜物語である日本工業出版さんの「計測技術」誌20183月号(2/25発売)掲載「マスフロー千夜一夜物語<質量流量計の基礎>」連載第43回は、マスフローコントローラ(MFC)に比べてマイナーな存在のマスフローメータ(MFM)のアプリケーションに関する解説記事です。



MFCMFMの最大のトラブルは、センサーチューブとバイパス(層流素子)の分流比が何らかの原因で初期値より変化することという説明から、「じゃあ、どういうマスフローを選べばいいの?分流構造のないマスフローなんてあるの?」というお問い合わせに、現時点でDecoがお勧めしているのは、インサーションタイプの流量センサー、バイパスレスで全量流量測定をのMASS-STREAMシリーズです。
まずは下の動画を見て下さい。



【
Bronkhorst High-Tech B.V. MASS-STREAM youtubeより

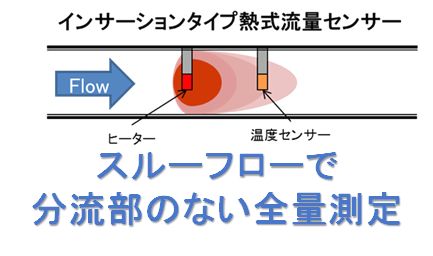

MASS-STREAMシリーズは、前回説明した定温度型熱線式流速計を応用した"Through-flow Measurement"
スルーフロー構造の流量センサーを 搭載しています。
流量レンジを0.01-0.2 l/min[n]から10-5000 L/min[n] (Air換算、[n]=normal0℃、1013hPa校正)まで非常に広い範囲の流量レンジをラインナップしています。

MFM/MFCを選べるだけでなく、大流量&低圧力損失制御用にMFMと別個体の流量制御バルブとの組み合わせも選択可能です。

マスフロー本体には表示・設定機能を搭載したモデルをオプション選択でき、流量設定や流量モニター、積算、アラーム表示等の多彩な機能をマスフロー単独で表示・設定できます。

また、IP65防水防塵規格に対応しているので、大流量用マスフローの現場流量指示としも活用可能です。

大流量となれば配管径も大きくなり、自然と制御パネルとの距離も離れてしまうので、瞬時流量を確認するのにマスフローと制御盤の間を行き来する苦痛からも解放されますね。
メインボードには
Bronkhorst High-Tech B.V.の最新のデジタル制御技術を搭載することで、細やかな温度、直線性補正、高速流量制御が可能になっています。
流量出力、設定信号はアナログ0-5VDC0-10VDC4-20A0-20Aから選択、デジタルは標準のRS232に加えて、オプションとしてProfibus-DP, DeviceNet, Flow-Bus, ModBus-RTU 等の通信プロトコルにも対応しています。



MASS-STREAMシリーズのセンサー構造で興味深いのは、ヒーターと温度センサーがすべてSUS316のシースで覆われているところです。


MassStream_02

ボディはアルミ(AL 50ST/51ST)SUS316から用途に応じて選択可能で、その他の接ガス部もSUS316以外はテフロンとOリングのエラストマー材(バイトン、カルレッツ、EPDMからの選択式)なのです。

この構成なら腐食性ガスにも対応できます。

センサー部の腐食を考慮しなくてよい為か、データシートにはNH3HClといったガス種への対応が可能で、インサーションタイプは圧縮空気用のみ、それもドライヤーで水分を除去するのが前提であった20年前とは違うのだということをDecoも認識しました。

 では、肝心の流量計としての性能はどうでしょう?

まずはメーカーから個体毎に流量校正証明書が添付されている。
「そんなの当たり前でしょ!」と言われそうだが、今の世の中は校正証明書や検査成績書も付かない流量センサーが当たり前のように販売されているのです。

校正証明書のリニア10ポイントの測定結果は、デジタル多点補正により、Decoの懸念したリニアリティの悪さは全く見られませんでした。

これこそがデジタル技術の最も大きな恩恵なのです。

そこで、少し意地の悪い実験を依頼することにした。

分流構造のマスフローが苦手とする大気からの吸引での若干負圧(70-90PaA))条件での流量データを取ってもらったのだ。

ここでも驚くべき結果が出ました。(下図)

180316_01

最大値20L/min[n]から5%刻みでデータを取った全てのデータが繰り返し性をもって±1.25R.D.以内に収束します。

データシートのリニアリティ込みの精度±2%F.S.はかなり遠慮して書かれているようですね。





【あなたにMFCの夜が来る~真・MFC千夜一夜物語】by Deco EZ-Japan



真・MFC千夜一夜物語 第244話 バイパスはトラブルの元なの? その3


明けましておめでとうございます。
本年もEZ-Japanと本ブログを宜しくお願いいたします。

EZ-Japan_logo_140917_01

もう一つのMFC千夜一夜物語である日本工業出版さんの「計測技術」誌 2018年1月号(12/25発売)掲載「マスフロー千夜一夜物語<質量流量計の基礎>」連載第41回は、“熱式流量センサー”に関しての解説記事です。
マスフローコントローラ(MFC)&マスフローメーター(MFM)のセンサーとしては最もメジャーな熱式ですが、果たしてどういったものなのかを掘り下げた記事になっていますので、ご一読ください。

さて、マスフロー(MFC&MFMの総称)最大のトラブルは、センサーチューブとバイパス(層流素子)の分流比が何らかの原因で初期値より変化すること・・・というお話をしています。
これがセンサーチューブが完全に詰まった場合なら、前回お話ししたように流量出力は0になるので、まだわかりやすい“目に見えるトラブル“であり、対処方法もあります。
一番怖いのは、中途半端に詰まる事・・・“目に見えないトラブル”の発生なのです。
マスフローの中の分流構造では流入した流体はその大部分がバイパスを、そして5~10SCCMレベルの微小な流量がセンサーチューブを通っています。
従ってセンサーチューブは内径0.35~0.8mm程度の細い管であり、比較的異物で閉塞しやすい構造です。
分流構造を採るバイパス部も決して広々とした流路ではなく、あるものはセンサーチューブと同じような細径のキャピラリの集合体であったり、あるものエッチングロールであったり、またあるものは焼結金属を用いていたりします。
その為、異物の詰まる可能性は、センサーチューブとどっこいどっこいなのです。
下の図にあるように、正常状態でマスフローメーカーで流量調整されて出荷された製品が、なんらかの異物が混入した場合、センサーチューブに詰まる場合とバイパスに詰まる場合があります。

 180109_01
この場合、完全に閉塞していなければ、MFCはPV=SVとなるように制御を続けますので、MFCからのPV値を読んでいるだけでは、分流比率が変化したことはわかりません。
つまり、メーカーで調整した分流比が例えば1:99でセンサーに1流れれば、実際はバイパス分の99を足した100を流していますよ!というものが、現実には異物により1:95に変化していたとしたら・・・ センサーでは1の流れをマスフローとしては100と置き換えて流量出力されているにもかかわらず、実際は96だったという事が起きてしまうのです。
これは繰り返し性の高い流量制御を行うのが売りのMFCにとっては致命的です。

どのような使用方法でマスフローに異物が入るのか?次回は事例を挙げて解説しましょう。


【あなたにMFCの夜が来る~真・MFC千夜一夜物語】by Deco EZ-Japan


真・MFC千夜一夜物語 第242話 バイパスはトラブルの元なの? その1

もう一つのMFC千夜一夜物語である日本工業出版さんの「計測技術」誌2017年11号(10/25発売)掲載「マスフロー千夜一夜物語<質量流量計の基礎>」連載第39回は、“防爆構造のマスフローの解説<後編>”となっています。ATX本質安全防爆構造マスフローコントローラ(MFC)と新たに発表されたTIIS本質安全防爆構造のマスフローメーター(MFM)で流量制御を行う方法を解説しています。)
<出典:ブロンコスト・ジャパン(株)>

さて、今回から“バイパスはトラブルの元なの?“編です。
熱式(サーマル)マスフローメータ(MFM)、マスフローコントローラ(MFC)の構造でバイパス(層流素子)を持っていないものは少数派です。
その構造を図で見てみましょう。
171120_01

このブログでは見慣れたMFCの構造図ですね。MFMならばこの図の左半分がその構造になるので、いずれにしてもセンサーとバイパスで構成されています。
 ではこのバイパスがなぜ悪者扱いされるのでしょうか?
「最近、全量測定は良くて、分流式はダメと言っているから、きっとDecoさんは何かバイパスに恨みでもあるのではないのか?」と思われそうですが・・・ちゃんと理由はあります。


前回のコリオリ式マスフローの解説でお話ししましたが、この分流構造=バイパスとセンサーに分流して測定する構造は、異物に弱いという大きな問題を抱えているからです。
サーマルマスフローの代表的な構造である巻線式センサーでは、実際に流体を測定しているセンサー管に流れる流量は5~10ml/min程度です。
残りの流量は全てバイパスへ流れていくように、バイパスの入り口に抵抗をつけて分流しています。つまり、フルスケール100ml/minのマスフローなら、90~95ml/minがバイパス、 1000ml/minなら、990~995ml/minはバイパスに流れているわけで、流量が大きくなればなるほど、センサー管とバイパスとの分流比は大きくなっていく一方なのです。

171120_02
そこで上図にあるように異物が混入したら・・・
マスフローのセンサー管もバイパスの流路も決して広くありません。
センサー管なら確実に内径1mm未満、バイパスも方式により種々ありますが、似たようなものです。
半導体製造ラインのような清浄度を要求されるラインでない限り、異物が入り込む可能性はあります。(半導体は逆に反応性の高い材料が多いので、配管途中で生成物が生じる可能性は、逆に高いという皮肉な現象が生じますが・・・)
特にコンプレッサーエアーを使用していたりしたら、確実に水分や油分、大気中のゴミが入ってくると考えていいでしょうね。
これらの異物が流路をふさいだ時、マスフロー最大のトラブルが発生します。
それは「分流比が初期の値から狂うことにより、測定した流量が実流量からずれてしまう」というものです。
他のトラブルならば、マスフローが故障しているのが一目瞭然の場合が多いのですが、このトラブルが恐ろしいのは、不具合が生じていることが一切わからない というところにあります。
ある日、あるタイミングからマスフローの流量がずれていた、こんなぞっとするレポートはないと思いませんか?
実験データは意味がなくなりますし、成膜やエッチングプロセスを終えて後工程に言った製品に不具合が・・・
怖いですよね!
はい、こんなクリフハンガーな引きで次回へ続きますね。

【あなたにMFCの夜が来る~真・MFC千夜一夜物語】by Deco EZ-Japan
