防爆構造

EZ-Japan HP アップデートしました

かねてから告知しておりましたEZ-Japan HPをアップデートしました。


ブロンコストの本質安全防爆マスフロー EX-FLOWシリーズが、TIIS / IECEx / ATEX Zone-1 認証に加え、韓国KCsマーク(Korean Certificate Safety)にも対応を開始しました!


Bronkhorst23
【出典:ブロンコスト・ジャパン(株)】

同時に(株)タテヤマ製作所さんからは、EX-FLOWとセットで本質安全防爆ループを構成するシグナルプロセッシングモジュール ”TSPM-003-ES"KCSマーク対応が始まっています!

TSPM003_00

【出典:(株)タテヤマ製作所】

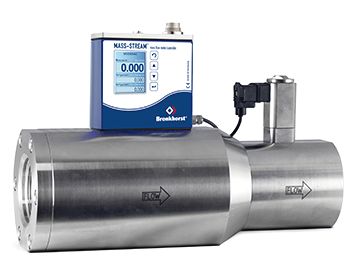

スルーフロー構造でシンプル流路、流体の汚れに強く、低差圧、大流量測定&制御を得意とするMASS-STREAMシリーズD-639010,000ln/minまでの大流量マスフローメーター(アルミボディ )が先行して昨年から販売されていますが、これのSUSモデルが加わり、更に10,000ln/minまで流量制御ができるマスフローコントローラータイプのD6390/003BIが追加されました!(下写真)

D6390_003BI

           【出典:ブロンコスト・ジャパン(株)】

精度表記も従来の±2%FS表示から、±1%R+±0.5%FSへと、本来の能力値に準じた形で改められています。
200424_01

【出典:ブロンコスト・ジャパン(株) 但し現時点で英文カタログのみ】
何度かお話ししていますが、「精度の良い、悪い」は、直接マスフローのパフォーマンスに影響はしません。
しかしながら、カタログ比較される上で問答無用でこの項目を見るユーザーが多い事も確かですので・・・・

以上/EZ-Japan Deco

真・MFC千夜一夜物語 第256話 マスフローに防爆仕様は存在するの? その3

もう一つのMFC千夜一夜物語が掲載されている日本工業出版さんの「計測技術」誌 2018年8月号(7/25発売)は、特集記事のボリューム増で連載休載=夏休みとなっております。
9月号からの再開をお待ちくださいね。

防爆に関してのご説明の続きです。
1種危険場所に対応できるのは、本質安全、耐圧、内圧の3種の防爆構造です。
各種防爆構造に関しては、下図でご確認ください。
180730_01

耐圧防爆構造は内部で爆発が生じてもそれに耐える堅牢な容器に電気器具を収納する方法であり、爆発が起こっても大丈夫という思想です。
ブロンコストがTIIS本質安全防爆を取得する前、日本で購入できた防爆構造マスフローはこのタイプに当たります。
実は数年前、Decoも顧客のミニプラントを見学させていただいたことがありました。
その時に東京計装(株)さんの耐圧防爆構造MFCを偶然目撃して、なかなかお目にかかれない珍しい防爆構造マスフローを目にすることができて、それだけで帰り道は上機嫌だったことがあります。


油入防爆構造内圧防爆構造は、電気火花やアークの発生源を油やパージガスで爆発性ガスと遮断する方式です。
特に内圧防爆方式はパージボックスにパージガス供給の有無を判定するマノメーターを検知装置として装着して製作すれば比較的安価であり、防爆対応がなされていないマスフローを防爆化するのに好まれた手法です。

対して根本思想から異なるのが、安全増防爆構造本質安全防爆構造です。
これらは爆発性ガス雰囲気でも爆発しないよう火花の飛ばない、温度の上昇しない回路を取り付けた防爆構造であり、容器の破損、パージガスの遮断といった不測の事態の可能性がゼロではない他の防爆方式より積極的に安全だと言えるでしょう。
特に正常時だけでなく事故時でも火花の発生や高温に達することが無い=爆発しない本質安全防爆構造は、安全率を多く見たiaならば0種場所に対応できる唯一の防爆構造となります。

【あなたにMFCの夜が来る~真・MFC千夜一夜物語】by Deco EZ-Japan

真・MFC千夜一夜物語 第254話 マスフローに防爆仕様は存在するの? その1



もう一つのMFC千夜一夜物語が掲載されている日本工業出版さんの「計測技術」誌 20187

月号(6/25発売)では、マスフローコントローラ(MFC)及びマスフローメータ(MFM)内部の分流構造が、流量の繰り返し性に対して及ぼす影響を解説していますので、本解説と合わせてお読みいただけたらと思います。



さて、今回から「防爆」仕様マスフロー(MFCMFMの総称)に関してお話ししましょう。

2017年に「ブロンコスト・ジャパン(株)、本質安全防爆構造MFMTIIS認証を取得!」というニュースがあり、本ブログでも何度か取り上げました。(下写真)



<出典:ブロンコスト・ジャパン()

その後、訪問先や講習会、業界の方々との四方山話の中で、

「防爆仕様のマスフロー って、あったの?」

「そもそも本質安全とか耐圧防爆ってどういう意味?」

という質問を頂く回数が徐々に増えてきましたので、機は熟してきたのかな?と思い、今回から取り上げてみようかと思います。



機は熟してきたというのは・・・
実はこのリリースは、防爆に携わる人達にはインパクトがあるのですが、当然防爆自体に興味のない方は当然関心もないという、評価が真っ二つに分かれる性質のものでした。

筆者としてはマスフロー業界の10大ニュースどころか、トップ3に入るものだと思っています。

「オランダのメーカーが日本の本質安全防爆でTIISの認証を取った!」という事と、「熱式マスフローで国内本質安全防爆対応モデルは初!」である事がその理由です。

*ちなみに防爆構造のマスフロー自体は以前から(株)オーバルさんと東京計装(株)さんで提供されています。

TIISTechnology Institution of Industrial Safety)とは「公益社団法人産業安全技術協会」の事で、労働安全衛生法令で定める機械等の検定業務のほか、JISIECISOなどの基準による安全性能試験業務、また当協会安全性能認定審査基準による機械等の認定業務を行ってる機関です。
既にATEX IECEx本質安全防爆構造マスフローをラインナップに持つブロンコストですら、TIISの認証を得るのに数年間の時間を必要としたとのことですから、その難度がわかかりますね。
なぜブロンコストはこのような“ジャパンユニーク“と呼んで他の外資が避ける日本の防爆規格に挑戦したのでしょうか?
そこから見えてくる「国内防爆マーケットでの熱式マスフローの今後」を考えていきたいなと思いますので、お付き合いくださいね。



まず、次回から「防爆とは?」からご説明していきましょう。



【あなたにMFCの夜が来る~真・MFC千夜一夜物語】by Deco EZ-Japan
