マスフローコントローラー(MFC)やマスフローメーター(MFM)のメーカー間での互換性に関するお話です。

アナログ信号でやり取りをするマスフロー（MFCとMFMの総称）の場合、そのコネクターやピンアサイン、あげくは勘合ネジ腫に至るまで問題になる箇所が多いというお話を前回はさせて頂きました。



では、デジタルはどうなのだというと・・・

これもフィールドバス仕様が出てくるまでは、群雄割拠状態でした。

RS232C、RS485（RS422もありましたね）といったシリアル通信が多かったデジタル黎明期は、接続コネクターも独立した丸型コネクターだったり、前回のブロンコストさんのようにアナログ通信用D-ｓub９ピンの内2本分をRS232に割り振ったりと各社様々な仕様なのです。



でも、それ以上に問題なのは、プロトコルなのです。

いわゆる通信コマンド体系が各社ごとに異なるのです。

人間で言えば、日本語とドイツ語で話しているくらいの差があるのです。(いや、それ以上かもしれません・・・)

これでは互換性なんかある訳がありませんね？

（なぜか異なる2社で同じプロトコルを使っていたりしましたが、それは大人の事情ですｗ）



これに一石を投じたのが、前述のフィールドバスへの対応です。

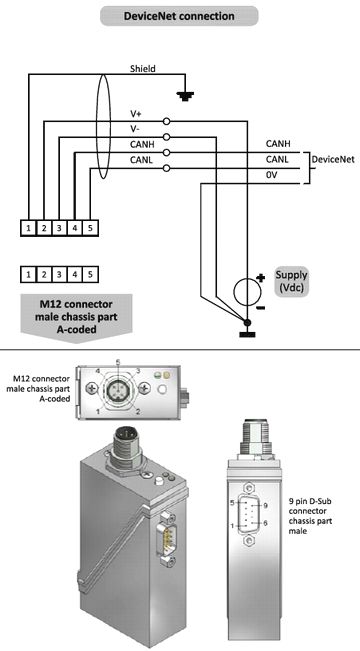

例えばDeviceNetの場合、通信ケーブルはM12 DeviceNet コネクタケーブルを使うことになっています。

当然、プロトコルも共通の通信仕様が用意されています。

これで上述の互換性の問題は解消されましたね！



出典：ブロンコスト・ジャパン(株)



ただ、互換性があるのは同じフィールドバスの中だけです。

DeviceNet　と　Profibus、そしてCC-Link　の間には互換性は無いのです。

以前にも見てもらった統計を再度見てもらいましょう。





出典：”産業用ネットワーク市場シェア動向 2019”” （HMS 社統計）by Andrea Jacobson | 5 07, 2019



これだけの数のフィールドバスがあり、更に産業用イーサーネットが伸びてきているのです。

マスフローの本体性能には関係ないところなのですが、対応しないわけにもいかないですよね。

やはりマスフローの互換性を確保するのは、難しい事なのですね・・・

【あなたにＭＦＣの夜が来る～真・ＭＦＣ千夜一夜物語】by Deco　EZ-Japan

マスフローコントローラー(MFC)やマスフローメーター(MFM)のメーカー間での互換性に関するお話です。

前回は電気接続コネクターのカードエッジタイプに関して、ご説明しましたが、今回は今の世代のマスフロー(MFCとMFMの総称)のアナログ信号動作タイプで一番多く使われているであろうD-subコネクター（D-subminiatureが正式名称で、D-sub、ディサブは通称です）に関してお話ししましょう。

D-subコネクターはピンがアルファベットのDの字に似た形状の金属シールドに囲まれた形状をしているのが語源だそうです。
ピン数により、9ピン用のDE-9（RS232通信用）、15ピン用DA-15(2列配置)/DE-15(3列配置　VGA端子)、25ピン用DB-25等、色々な種類があります。

マスフローでよく使われるのは、国産ですと9ピン、USですと15ピンです。

EUのブロンコストは9ピンですね。（写真参照）

元写真出典：ブロンコスト・ジャパン(株)、作図：EZ-Japan

 Decoのデビューしたマスフロー黎明期にはカードエッジ、丸型コネクター、D-subコネクターもピン数が色々あって、しかも各社間でピンアサイン（配線表）も統一されていなかった為、A社のMFCをB社に置き換えようとすると色々と大変でした。
置き換えキット＝変換ケーブルなるものを各社が用意して。例えばカードエッジからD-subへと置換をする必要がある場合に、マスフローと装置側のケーブルコネクターとの間に挟んで、コネクター形状と配線を正常に接続できるようにしたのものです。

最近ではひとまず国内のマスフロー用D-Sub9のピンアサインは、SEMIで統一の動きもあったので、下記のようなスタイルに収斂されつつあります。



⑥と⑧はMFCのみで使用し、MFMでは配線不要です。

また、赤字の部分は必ずしも全てのMFCメーカーで採用されているわけではありません。

これも電源仕様で24VDC単相仕様が主力になってきたり、RS232通信に2ピン割り振ったりすると変わってきます。

例えば同じD-sub9でも、デジタル通信対応のブロンコスト製品は以下のようなアサインになります。

出典：ブロンコスト・ジャパン(株)

更に厄介なことがあって、それはD-subコネクター固定用の勘合ネジ規格です。

Decoが知っている限り、M3、M2.6、UNC＃4-40 の3種類が存在しています。

UNC＃4-40を採用しているのは海外メーカーで仕方ないのですが、M3とM2.6は・・・

D-subコネクターの勘合ネジ、勘合台の解説はエイム電子株式会社さんの記事を参照下さい。

このように配管パーツの一つであるマスフローですが、互換性を完全に確保するのは難しいものなのです・・・

【あなたにＭＦＣの夜が来る～真・ＭＦＣ千夜一夜物語】by Deco　EZ-Japan



今回ご紹介するのは、ブロンコスト社（Bronkhorst High-Tech B.V.)のマスフロー(マスフローコントローラ＆マスフローメータの総称）用表示設定モジュール”BRIGHT"シリーズです。

EL-FLOW Prestige にBRIGHTを装着した写真　↓


＜出典：ブロンコスト・ジャパン(株)＞

「えー、これってマスフローに表示器が付いてるだけでは？」という第一声をよく聞くのですが、これが優れモノなのです。

BRIGHTは確かにマスフローの別付け流量表示＆流量設定ユニットです。
ACアダプターに当たる”PiPS"とセット購入いただくことで、マスフローの瞬時/積算流量表示、瞬時/積算警報出力、流量設定(MFCのみ）が利用できるようになります。
でも、BRIGHTは、IP40/IP65仕様でのコネクターの差こそありますが、そこさえ合っていれば極論すれば1台のBRIGHTを複数の違った仕様のマスフローに接続して、すぐ使い始めることができるのです！
これは定置型でないマスフローの使い方が多い研究室などや、工場でもラインに設置されたマスフローの点検校正に基準マスフローをお使いになるような用途では本当に便利な機能と言えます。
しかも、ブロンコストのマスフローをデジタル通信でPCと接続してできる機能のほとんどをBRIGHTで代行することができるのです。

BRIGHTシリーズの中でもB2とB4はオプション取付キットが充実しているので、下図のようにマスフローから離して配管に取り付けることも可能です。

＜出典：ブロンコスト・ジャパン(株)　図作成：EZ-Japan＞

マスフロー自体が視認できない設置場所の場合に有効ですね。（延長ケーブルはRS232通信の関係で１ｍ程ですが。）

マスフローの制御はPLC等で遠隔で行うのだが、現場で流量や警報の確認をしたいという用途でもお役に立ちます。
特にIP65対応のマスフロー（IN-FLOWやmini CORI-FLOW)とBRIGHT B3＆B4の組み合わせなら、ある程度の粉塵防水性能を必要とされる現場でも使用可能です。

どうですか？
なかなかの優れもののBRIGHTシリーズ、お問い合わせはEZ-Japanまで！
